    OVN Kubernetes插件

    ovn-kubernetes提供了一个ovs OVN网络插件，支持underlay和overlay两种模式。

    • underlay：容器运行在虚拟机中，而ovs则运行在虚拟机所在的物理机上，OVN将容器网络和虚拟机网络连接在一起
    • overlay：OVN通过logical overlay network连接所有节点的容器，此时ovs可以直接运行在物理机或虚拟机上

    Overlay模式

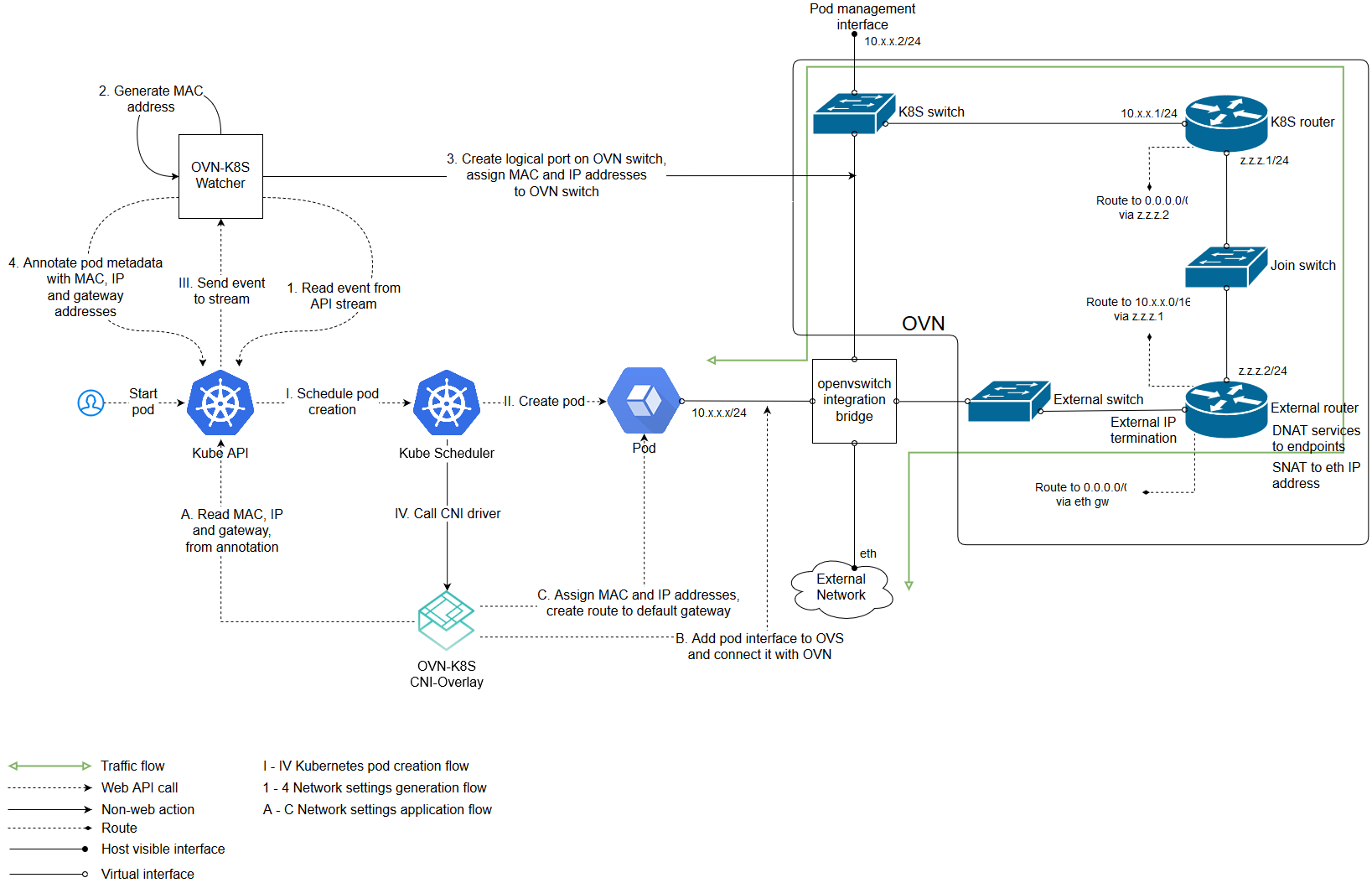

    OVN Kubernetes插件 - 图1

    (图片来自https://imgur.com/i7sci9O)

    配置master

    1. ovs-vsctl set Open_vSwitch . external_ids:k8s-api-server="127.0.0.1:8080"
    2. ovn-k8s-overlay master-init \
    3.   --cluster-ip-subnet="192.168.0.0/16" \
    4.   --master-switch-subnet="192.168.1.0/24" \
    5.   --node-name="kube-master"

    配置Node

    1. ovs-vsctl set Open_vSwitch . \
    2.   external_ids:k8s-api-server="$K8S_API_SERVER_IP:8080"
    4. ovs-vsctl set Open_vSwitch . \
    5.   external_ids:k8s-api-server="https://$K8S_API_SERVER_IP" \
    6.   external_ids:k8s-ca-certificate="$CA_CRT" \
    7.   external_ids:k8s-api-token="$API_TOKEN"
    9. ovn-k8s-overlay minion-init \
    10.   --cluster-ip-subnet="192.168.0.0/16" \
    11.   --minion-switch-subnet="192.168.2.0/24" \
    12.   --node-name="kube-minion1"

    配置网关Node (可以用已有的Node或者单独的节点)

    选项一：外网使用单独的网卡eth1

    1. ovs-vsctl set Open_vSwitch . \
    2.   external_ids:k8s-api-server="$K8S_API_SERVER_IP:8080"
    3. ovn-k8s-overlay gateway-init \
    4.   --cluster-ip-subnet="192.168.0.0/16" \
    5.   --physical-interface eth1 \
    6.   --physical-ip 10.33.74.138/24 \
    7.   --node-name="kube-minion2" \
    8.   --default-gw 10.33.74.253

    选项二：外网网络和管理网络共享同一个网卡，此时需要将该网卡添加到网桥中，并迁移IP和路由

    1. # attach eth0 to bridge breth0 and move IP/routes
    2. ovn-k8s-util nics-to-bridge eth0
    4. # initialize gateway
    5. ovs-vsctl set Open_vSwitch . \
    6.   external_ids:k8s-api-server="$K8S_API_SERVER_IP:8080"
    7. ovn-k8s-overlay gateway-init \
    8.   --cluster-ip-subnet="$CLUSTER_IP_SUBNET" \
    9.   --bridge-interface breth0 \
    10.   --physical-ip "$PHYSICAL_IP" \
    11.   --node-name="$NODE_NAME" \
    12.   --default-gw "$EXTERNAL_GATEWAY"
    14. # Since you share a NIC for both mgmt and North-South connectivity, you will
    15. # have to start a separate daemon to de-multiplex the traffic.
    16. ovn-k8s-gateway-helper --physical-bridge=breth0 --physical-interface=eth0 \
    17.     --pidfile --detach

    启动ovn-k8s-watcher

    ovn-k8s-watcher监听Kubernetes事件，并创建逻辑端口和负载均衡。

    1. ovn-k8s-watcher \
    2.   --overlay \
    3.   --pidfile \
    4.   --log-file \
    5.   -vfile:info \
    6.   -vconsole:emer \
    7.   --detach

    CNI插件原理

    ADD操作

    • 从ovn annotation获取ip/mac/gateway
    • 在容器netns中配置接口和路由
    • 添加ovs端口
    1. ovs-vsctl add-port br-int veth_outside \
    2.   --set interface veth_outside \
    3.     external_ids:attached_mac=mac_address \
    4.     external_ids:iface-id=namespace_pod \
    5.     external_ids:ip_address=ip_address

    DEL操作

    1. ovs-vsctl del-port br-int port

    Underlay模式

    暂未实现。

    参考文档

    • https://github.com/openvswitch/ovn-kubernetes
